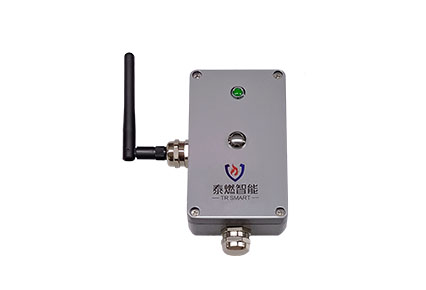

联动器

产品简介

      LD系列联动器是为了实现报警探头、排风扇、云平台(可选配）之间集中控制、联动控制及网络控制而设计制作。燃气泄漏触发探头报警，通过NB通讯模块将报警信号发送给联动器接收，然后联动电磁阀关闭。可手动一键紧急启动联动电磁阀，用于特殊情况下的电磁阀的开启。

产品安装说明：

1，紧急切断阀应安装位置建议安装在燃气表后的燃气管道上（直通型或直角型）或者入户的手动阀与软管之间接1个宝塔型紧急切断阀，宝塔型紧急切断阀后接燃气软管（建议使用金属波纹管）。

2，应按阀体标明的气流方向安装，阀体线圈不得倒立，允许水平和垂直安装。

3，联动器与紧急切断阀连线时，应正确可靠连接，避免正负极接反造成设备损坏。

4，在管道清理时，建议将电磁阀隔离，以免管内的杂物损坏阀门密封材料。

5，进行管道试压或检测密封性前，应先将紧急切断阀处于开阀状态,以免损坏。

6，电动关阀时，切忌不要接错电源正负极、电压不正确或长时间通电等，以免损坏电磁线圈。

产品操作说明

1，阀门在开启状态有两种关阀方式

     给电磁线圈提供一个瞬时直流脉冲，阀门则快速关闭，关阀后状态自保持

     打开防护盖，手动压下红色手柄也可关阀，关阀后状态自保持。

注：在通常情况下不宜打开防护盖，以免误操作关阀。

2，阀门在关闭状态下的开阀方式：手动用力向上拉起红色手柄，即可开阀。开阀状态自保持。开阀时，如果手柄向上提拉困难或者提起后自动关阀，说明阀门两端进出口压力不平衡，待两端压力平衡后再开阀。切忌蛮力操作，以免损坏开阀执行机构。

3，阀门在开启状态：阀门在遇有害的强烈震动时，阀门可能会自动关闭，属正常情况。如果开阀自锁力过小，则应通知厂家维修。

4，当报警探头报警、紧急切断阀关闭后，须人工现场确认，排除事故隐患方能手动开阀，恢复通气。

产品技术参数

1.可燃气体安全

适用气种：天然气、液化石油气

额定电压：AC 220V

工作环境：温度 -10℃～+55℃

相对湿度：≤95%（40℃±2℃，无结露）

通讯模式：NB-IoT(选配）

联动模式：联动紧急切断阀、排风（选配）

2.  紧急切断阀

工作电压：DC 9V～DC 12V/220V

工作电流：≤2A

关阀方式：瞬时脉冲驱动关阀、手动关阀
